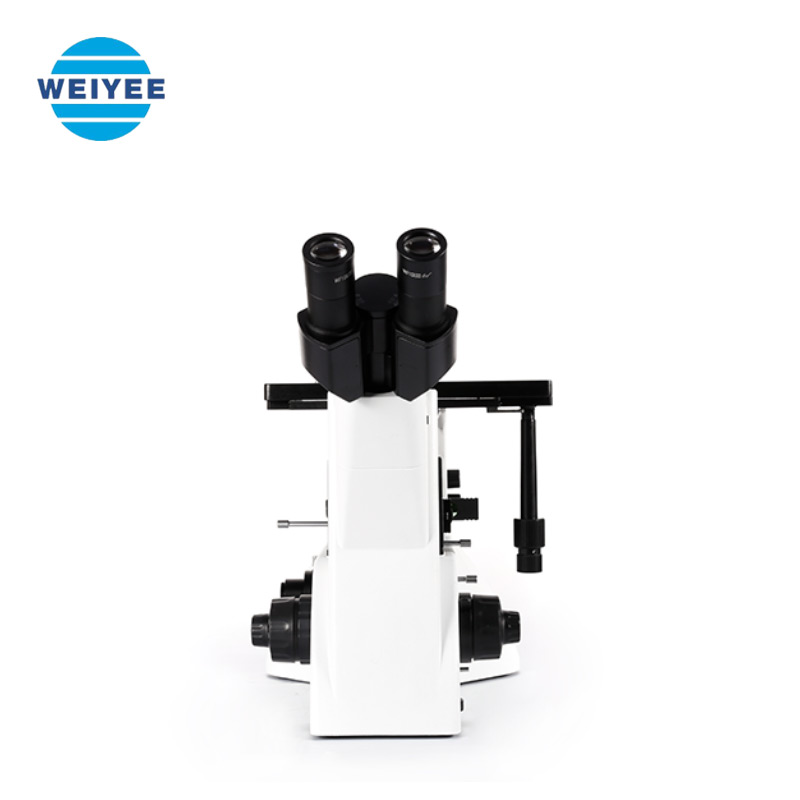

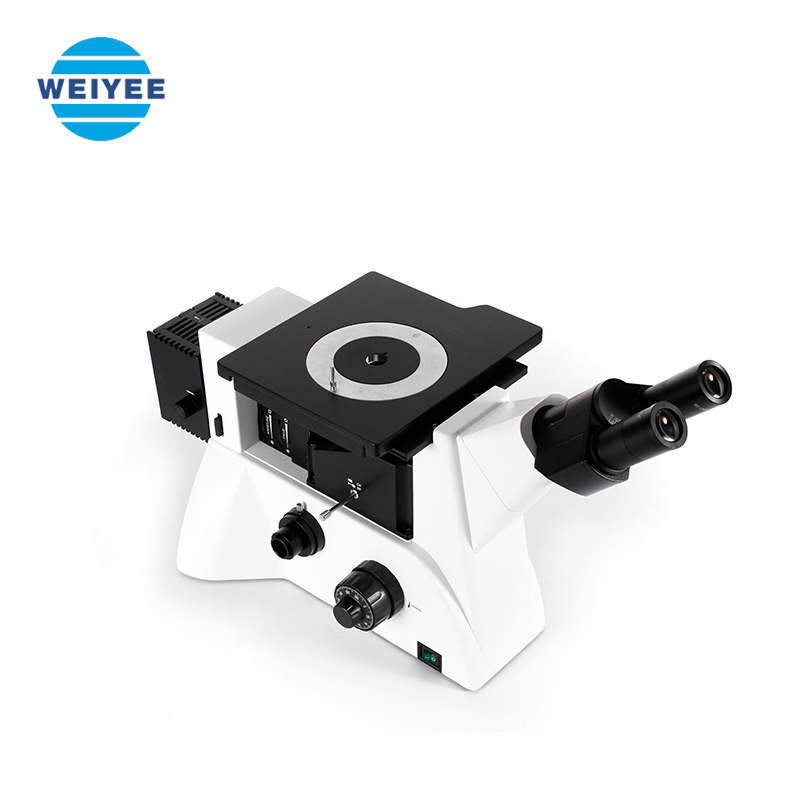

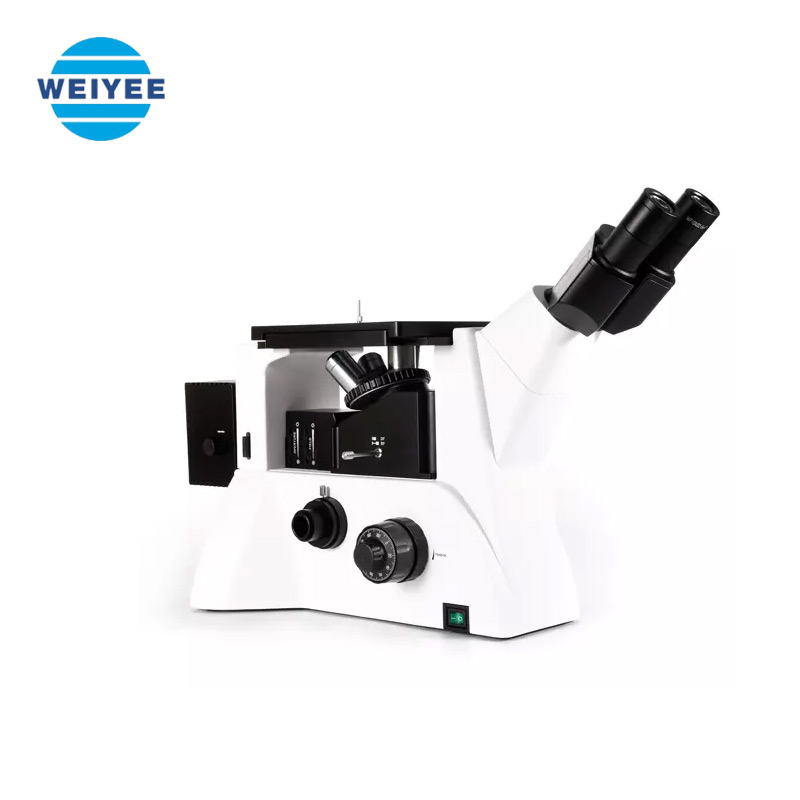

WY-20倒置金相显微镜

产品简介:

 WY-20/WY-20BD倒置 金相显微镜采用优良的无限远光学系统与模块化的功能设计理念,可以方便升级系统,实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学研究的理想仪器。


标准配置:

技术规格

目镜

大视野 WF10X(视场数Φ22mm)

无限远

平场消色差物镜

WY-20

(配明场物镜)



PL L10X/0.25 工作距离:5 mm

PL L20X/0.40 工作距离:8.80 mm

PL L50X/0.70 工作距离:3.68 mm

PL L100X/0.85(干式) 工作距离:0.40 mm

WY-20BD

(配明/暗场物镜)



PL L5X/0.12 BD 工作距离:8.05 mm

PL L10X/0.25 BD 工作距离:7.86mm

PL L20X/0.40 BD 工作距离:7.23mm

PL L50X/0.70 BD 工作距离:1.75mm

目镜筒

45˚倾斜瞳距调节范围53~75mm.

调焦机构

粗微动同轴调焦带锁紧装置微动格值:2μm.

转换器

五孔(内向式滚珠内定位)

载物台

机械移动载物台,外形尺寸:242mmX200mm,移动范围30mmX30mm.

圆形可旋转载物台板尺寸:最大外径Ф130mm,最小通光口径小于Ф20mm.

照明系统

WY-20

6V30W卤素灯,亮度可调6V30W

WY-20BD

12V50W卤素灯,亮度可调12V50W

内置视场光阑、孔径光阑与拉板式起偏器

配磨砂玻璃,黄、绿、蓝滤色片



选配件



目镜

分划目镜10X(Φ22mm)

物镜

WY-20

5X、40X、60X、80X、100X(油Oil) 明场物镜

WY-20BD

40X、60X、80X、100X明/暗场物镜

CCD接头

0.5X、1X

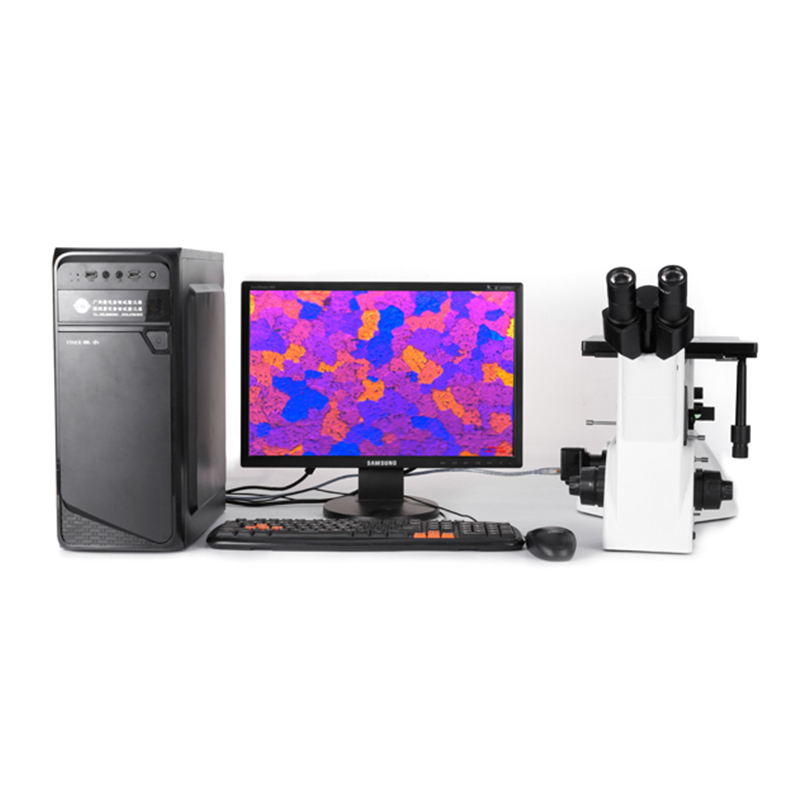

摄像仪

USB输出:130/300/500/1000万像素

VIDEO输出:380/520 电视线
